VIPA HMI touch panel

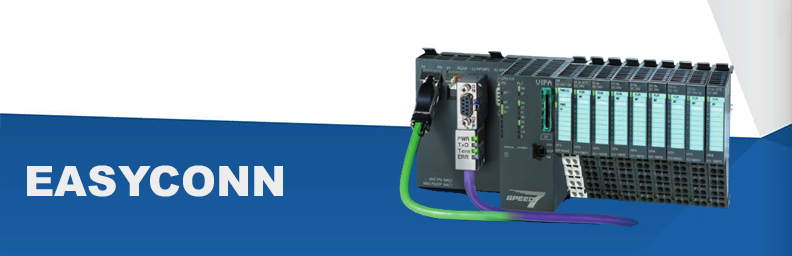

VIPA Connettori EasyConn

I connettori per Profibus ed MPI EasyConn prodotti da VIPA, forniscono tutte le funzioni di test che velocizzano la connessione e la diagnostica. Quattro LED, visibili entrambi i lati, indicano lo stato del bus e del nodo: il LED verde PWR mostra l'alimentazione del nodo, il secondo LED verde TxD la presenza di comunicazione, il terzo LED verde Term informa se la resistenza di terminazione è inserita oppure no, il quarto LED rosso ERR indica se c'è una resistenza di terminazione sbagliata o una errata impedenza che influenzza il bus transfer. Il connettore EasyConn con Controller integrato funziona con tutte le velocità fino a 12 Mbaud. Grande vantaggio viene fornito agli utilizzatori in fase di montaggio ed avviamento della rete Profibus o MPI in quanto i LED di diagnostica indicano immediatamente gli eventuali problemi di connessione e/o l'inserimento delle resistenze di terminazione. Il rivestimento completamente in metallo assicura un'alta protezione dai disturbi. Le resistenze di terminazione sono attivabili con un interruttore scorrevole accessibile da entrambi i lati. In questo modo, si può testare la comunicazione Profibus senza aprire il connettore o rimuovere i cavi, i condotti dei cavi sono provvisti di copertura trasparente, in tal modo sono visibili il collegamento ed i cavetti del doppino. La connessione del doppino con cutting-clamps assicura una facile e sicura installazione anche in campo. Ogni parte del connettore è progettata con viti imperdibili, nessun pezzo sfuso!

Caratteristiche

  • Connettori per Profibus o MPI
  • Funzione di diagnostica tramite LEDs
  • Presa di programmazione e diagnostica integrata
  • Resistenze di terminazione attivabili con interruttore
  • Controllore integrato per velocità fino a 12Mbaud
  • Guscio in metallo con un'unica vite imperdibile
  • Connessione con cutting clamps isolati per il doppino in rame del bus
  • Carcassa metallica indistruttibile




VIPA 972-0DP30 EasyConn Connettore Profibus 9 pin LED’s swc ext.
+ 4xLED diagnostica 0° self-cutting
VIPA 972-0DP01 EasyConn Connettore Profibus 9 pin swc ext.+ porta PG 90° self-cutting
VIPA 972-0DP10 EasyConn Connettore Profibus 9 pin LED’s swc ext.+ porta PG 90° self-cutting, 4xLED diagnostica
VIPA 972-0DP20 EasyConn Connettore Profibus 9 pin LED’s swc ext.+ porta PG 45° self-cutting, 4xLED diagnostica
VIPA 972-0DP30 EasyConn Connettore Profibus 9 pin LED’s swc ext.+ 4xLED diagnostica, 0° self-cutting
VIPA 972-0PN00 ** Conn. PROFINET 8 core RJ45 up to 10GBits cat.6A
972-0DP39 Connettore Profibus 0° swc ext a perf. di isolante
972-0DP38 Connettore Profibus 0° swc ext a vite plastic cromata
972-0DP29 Connettore Profibus 45° porta PG swc ext a vite
972-0DP09 Connettore Profibus 90° porta PG swc ext a vite
VIPA 158-0AD01 DP/DP Coupler 12 Mbps (H)
VIPA 905-6AA00 EasyStrip, tool spela-cavi per cavo Profibus
VIPA 390-6BA01 Din rail adapter per DP/DP Coupler
VIPA 830-0LC00 Cavo Profibus DP flame ret. posa fissa matassa 100 m
VIPA 830-0LD00 Cavo Profibus DP flame ret. posa fissa matassa 200 m
VIPA 830-0LE00 Cavo Profibus DP flame ret. posa fissa matassa 500 m
* per la bobina da 500, del peso di 35 Kg , verrà aggiunto una maggiorazione per il costo del trasporto
VIPA 830-0DP40 Cavo Profibus DP al metro min. 100 m. posa mob.fl/tors
Guaina Poliuretano flame retardant e resistente per usi gravosi
Chimico-fisici, vel.180 m/min, raggio minimo 80 mm.
VIPA 830-0PC00 ** Cavo PROFINET flame ret. posa fissa matassa 100 m
